產品型號:JD-S6
產品價格:
產品品牌:競道
一.應用環境說明
用于環境水質檢測、各種高/低離子強度的水樣測試,能夠滿足大多數工業/環境應用對在線ORP測量的要求。
信號輸出:RS485(MODBUS-RTU)。
指示電極為鉑金片,穩定性高。
內部信號隔離技術,抗干擾性強。
良好的再現性,熱穩定性,低漂移,體積小,響應速度快
安裝方便,簡單,3/4NPT管螺紋,便于沉入式安裝或安裝在管道和罐體性能穩定,使用壽命長
IP68防水標準
二.技術性能和規格
1.技術參數
測量原理 | 電化學(鹽橋) |
信號方式 | RS485(MODBUS-RTU) |
測量范圍 | -1500mV~+1500mV |
測量分辨率 | 1mV |
測量精度 | ±6mV |
外殼材質 | ABS |
電纜長度 | 標配 5 米 |
供電電壓 | 12-24VDC(0.4W@12V) |
校準方式 | 單點校準 |
測量環境 | 溫度 0~50℃(不結冰) ,< 0.2MPa |
防水等級 | IP68 |
安裝方式 | 浸入式安裝,NPT3/4 螺紋 |

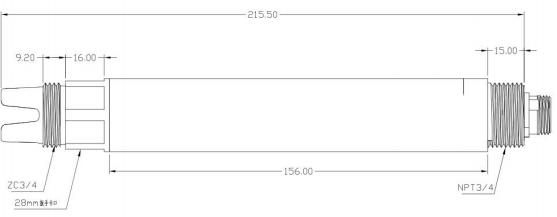

2.尺寸圖

傳感器接頭為M12航空插頭連接器5芯母座
三.安裝和電氣連接

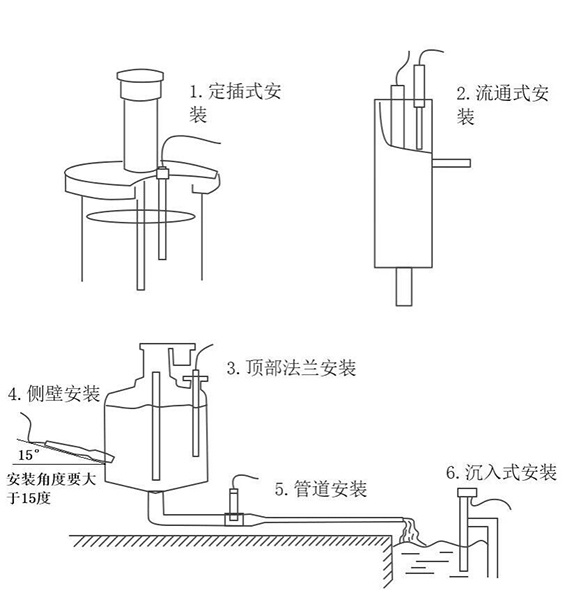

1.安裝

注意:傳感器安裝時不能倒置或者水平安裝,至少傾斜15度角以上安裝。
2.電氣安裝
線纜為5芯屏蔽線,線序定義:棕色-電源線(12~24VDC)
黑色-地線(GND)綠色-485B
黃色-485A
通電前應仔細檢查接線順序,避免因接線錯誤而造成不必要的損失。
四.維護和保養
1.使用和維護
初次使用或久置不用重新使用時,敏感球泡和參比液絡部應在3.3mol/L KCI溶液中浸入2小時以上。
使用時應先用去離子水(或蒸餾水)洗凈并擦干,防止雜質帶入被測液體中,傳感器的1/3應插入被測液體中。
接線端子部分應保持清潔干燥,傳感器不用時應清洗干凈,插入加有3.3mol/L KCI溶液的保護套,或將傳感器插入加有3.3mol/L KCI溶液的容器中。
檢查接線端子處是否干燥,如有污漬,請用無水酒精擦拭,干燥后再繼續使用。傳感器應避免長時間浸泡在去離子水,蛋白質溶液,強酸強堿溶液以及酸性氟化物溶液中,并防止與有機硅油脂接觸。電極的鉑片若沾有油脂,則可用脫脂棉花沾以丙酮或酒精,輕輕擦洗干凈,若沾污物系不溶性無機物,則可用30-50%的鹽酸擦洗之,每天也可以用干凈的高級衛生紙擦一次。
傳感器使用時間較長出現測量誤差時,可通過配合儀器進行標定校正,當以上方式對傳感器進行維護和保養仍不能進行標定和測量時,說明傳感器已經失效,請更換傳感器。
